SinoCAM

SinoCAM正式版是款针对板材行业打造的板材自动套料工具。SinoCAM最新版提供了实用的功能模块，涵盖了零件库、钢板库、切割跟踪、零件流转、切割结算等多种功能于一体，可以满足不同用户进行套料的需求。SinoCAM能够满足工程师板材自动套料、型材自动套料、无纸化下料和材料管理等操作需求，并且这款软件拥有易于上手、成本低、效率高的特点。

SinoCAM软件功能

　　创建与编辑图形

　　软件中包含了许多的绘图命令，使用这些命令可以绘制直线、弧线、多段线、圆、椭圆以及多边形等基本平面图形，同时还可以在绘制的平面图上进行相应的编辑。

　　标注图形尺寸

　　在软件中，标注图形尺寸能更直观地表现图形，使图形表达得更加完美。标注图形尺寸是整个绘图过程中不可或缺的一个步骤，在图形中添加测量的尺寸，使其可以更加完整、更容易的表达图形的含义和作用。软件在其“标注”菜单中给出了一套完整的尺寸标注和编辑命令，使用相应的命令可以在图形的各个方向上为图形创建和编辑尺寸标注，也可以按照一定格式创建符合行业标注的尺寸标注。

　　标注可以显示对象的测量值、对象之间的距离和角度等。在软件中，可以进行水平、垂直、对齐、半径、直径、角度等标注。

　　导出及打印图形

　　在图形设计完成后，需要通过打印机将图形输出到图纸上。在软件中，可以通过图纸空间或布局打印输出设计好的图样。软件不仅可以将所绘制的图形以不同方式通过绘图仪或打印机输出，还可以将不同格式的图形导入软件或将软件图形以其他格式输出。

　　软件全新界面

　　SinoCAM继承了AutoCAD的操作习惯，提供二维图形绘制、自动套料编程于一体的软件系统。

　　导出为CAD格式

　　SinoCAM文件与其他文件格式的转换，可以通过“导出”来导出成DWG、DXF、PDF等文件。其中“导出为Teigha格式”可导出各种AutoCAD版本的DWG、DXF文件。

　　作业区

　　作业区是指在标题栏下方的大片空白区域，是用户使用软件绘制图形、套料的区域，用户要完成一幅设计图形，其主要工作都是在作业区完成。如果图样比较大，需要查看显示的部分时，可以单击窗口右边与下边滚动条上的箭头，或者拖拽滚动条上的滑块来移动图样。同时，用户也可以根据需要关闭其他面板。

SinoCAM软件特色

　　绘图

　　在软件中，用户可以根据需要自定义用户界面，或者保存新的工作空间来创建绘图环境，这样便于显示用户常用的工具栏、菜单及可以固定的窗口等。

　　用户绘制图形是在一定的环境中进行的，如设置相应的系统参数、绘图单位、绘图区域的大小以及图纸的幅面和格式等。设置规范的绘图环境，可以更加全面的发挥计算机绘图的优势，提高绘制辅助图形的效率。

　　设置绘图辅助功能

　　在绘制图形时，用鼠标定位虽然方便快捷，但精度不高，绘制的图形也不够准确，远远不能满足工程制度的要求。为了解决该问题，软件提供了一些绘图辅助工具，用于帮助用户精确绘图。

　　新建平铺视口

　　功能：平铺视口是指把绘图窗口分为多个矩形区域，从而创建多个不同的绘图区域，其中每一个区域都可用来查看图形的不同部分。在软件中，支持同时打开多个视口。

　　操作步骤：打开多个视口，打开好视口后，点击菜单栏中的“图纸”按钮，视口显示模式有标签模式、层叠、平铺、纵向平铺、水平平铺，可任意切换图形显示模式。

　　编辑修改二维图形对象

　　在使用软件绘制图形时，仅仅使用基本的绘图命令并不能快速、有效地绘制出复杂的图形。软件还提供了许多实用而有效的编辑命令，如选择图形对象、编组图形对象以复制图形等，使用这些命令可以轻松地对所绘制的图形进行编辑，从而绘制出复杂的图形。

　　掌握复制对象的方法

　　软件提供了复制图形对象的命令，可以让用户轻松的对图形对象进行不同方式的复制操作。如果只需简单地复制一个，可以使用“复制”命令;如果还有特殊的要求，则可以使用“镜像”、“阵列”和“偏移”等命令来实现复制。

　　提高绘图效率

　　在软件中绘图时，常常要绘制一些重复出现的图形。如果这些图形做成图块保存起来，绘制它们时就可以用插入块的方法实现，即把绘图变成了拼图，从而避免了大量的重复性工作，提高了绘图效率。

　　节省存储空间

　　软件要保存图形是每一个对象的相关信息，如对象的类型、位置、图层、线型及颜色等，需要占据较大的磁盘空间。但如果把相同的图形事先定义成一个块，绘制它们时就可以直接把块插入到图形的各个相应的位置，这样既满足了绘图要求，有可以节省磁盘空间。因为虽然在块的定义中包含了图形的全部对象，但系统只需要一次这样的定义。对块的每次插入，软件仅需要记住这个块对象的有关信息(如块名、插入点坐标及插入比例等)。对于复杂但需要多次绘制的图形，这一优点显得更为明显。

　　便于修改图形

　　一张工程图纸往往需要多次修改。如在建筑设计中，旧的国家标准用虚线表示建筑剖面、新的国家标准则用细实线表示。如果对旧图纸上的每一处按新国家标准修改，既费时又不方便。但如果原来剖面图是通过块的方法绘制的，那么只要简单的对块进行再定义，就可以对图形中的所有剖面进行修改。

SinoCAM安装步骤

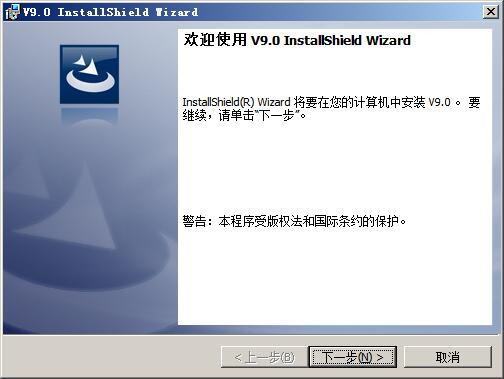

　　1、双击“SinoCAM V9.0-Trial setup-Win-64bit.exe”进入到软件安装向导

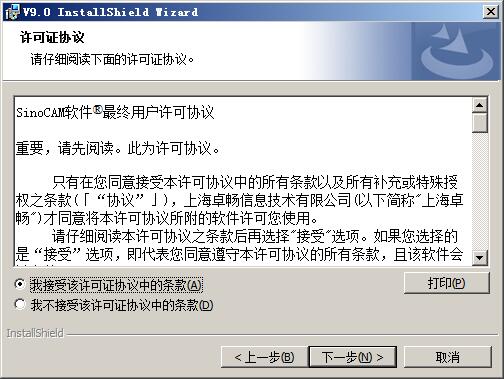

　　2、点击下一步出现协议，选择我接受

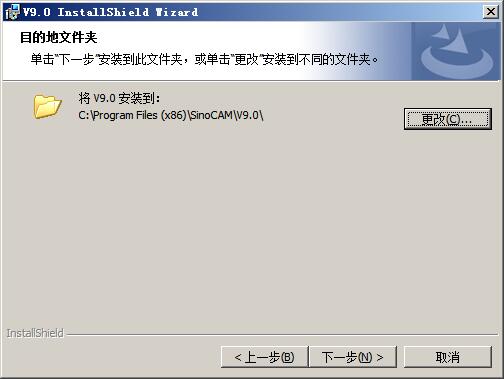

　　3、继续下一步选择软件安装目录，默认为“C:Program Files (x86)SinoCAMV9.0”

　　4、然后点击安装就可以了

　　5、稍等一会儿就会完成SinoCAM的安装了

SinoCAM使用方法

　　1、预算，根据用户设置的板材规格范围，对要切割的零件进行计算，并出具各种规格的排版图。可供采购部门进行定尺采购参考。基本版中不具有该功能。操作步骤：执行“排版”菜单中的“排版结果汇总-生成排版预算”。

　　需先设置板材宽度范围、长度范围，增量值、板材留边、零件间距、补偿等值。设置完成后，就可“添加”零件进行“预算”，程序在进行预算计算时，“显示”按钮处于灰色禁止点击状态，计算结束后，右侧零件列表项中已经排完的零件的“剩余数量”为0，左侧“预算板材(所有汇总)”列表项中，列示了所需的各种规格板材尺寸及数量，并且“显示”按钮可用，如下图

　　2、自动编号

　　命令：numberauto

　　自动调整所有零件的切割顺序。

　　操作步骤：执行“排版”菜单中“排版-自动编号”或直接输入“numberauto”命令，出现 如下对话框，根据实际需求选择列顺序或者列折返。

　　3、删除引弧

　　命令：leaddelete

　　功能：对已经插入的引弧进行删除。

　　操作步骤：执行“排版”菜单中“引弧-删除引弧”或直接输入“leaddelete”。

　　命令，选择引弧，出现如下图提示，“板材”是将一张钢板中的引弧都删除，“所有”是将一个文件中所有钢板的引弧都删除，“单个”是删除单个零件中的单个引弧。

　　4、修改余料编号

　　功能：手动修改余料的编号。

　　操作步骤：双击要修改的余料图形，随后弹出对话框,出现如下图所示

　　5、生成余料线

　　功能：自动对满足要求的余料进行齐整切割。

　　操作步骤：执行“排版”菜单中的“余料-生成余料线”。

　　根据具体情况进行设置，输入完毕点击“OK”按钮。如下图，自动生成了一条颜色号为21的余料齐整线，该余料线在零件切割完后会自动进行切割。

　　6、清除喷墨文字

　　功能：清除套料图所有零件中的喷墨文字。

　　操作步骤：执行“排版”菜单中的“喷墨文字-清除喷墨文字”命令。

　　7、添加同割零件

　　命令：itemcopy

　　功能：对同一种零件每添加一次，即割嘴数量就多一个，零件数量也就相应增加。

　　操作步骤：执行“排版”菜单中的“零件-添加同割零件”，或者直接输入“itemcopy”命令。

　　8、批量碰靠

　　命令：tight

　　功能：单个或多个零件与钢板、多个零件与单个或多个零件之间进行碰靠。

　　操作步骤：执行“排版”菜单中“排版-批量碰靠”或直接输入“tight ”命令，选择需要碰靠的零件后再选择需要被碰靠的零件和板材后根据碰靠方向批量碰靠在一起，且选择需要碰靠的零件相对位置不变。

SinoCAM更新日志

　　1.将bug扫地出门进行到底

　　2.有史以来最稳定版本

小编推荐：SinoCAM作为一款久经风霜的编程开发，已经在一次又一次的版本中进行了更新换代，给用户带来了极高的使用体验，强烈推荐需要的用户下载体验，另外还推荐foxpro6.0免费下载、jdk1.7、python 下载等相关软件下载使用。
